\\\~~~~~ Chromes ~~~~~///

Novembre 2023, il pleut. l’automne n’en finit pas. Pas grand chose de fait depuis le mois de mai, je n’ai pas eu beaucoup de temps pour la mécanique.

En résumé  ce qui a avancé :

Les chromes:

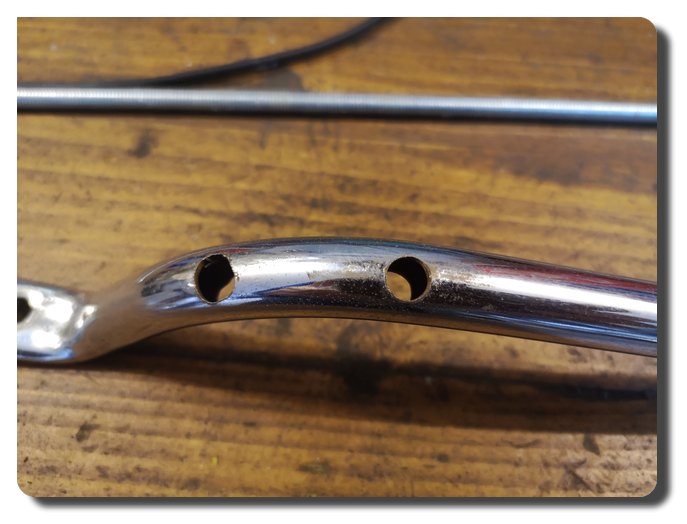

Quelques réparations nécessaires sur les poignées arrières qui avaient été percées par mon papa, pour monter des sacoche ou un porte bagage.

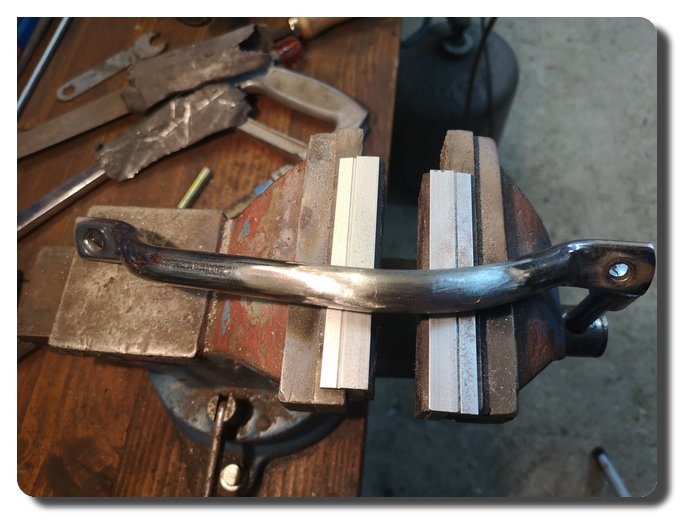

Trous à boucher Brasure d’un bouchon Arasé.

Il à été ensuite difficile, après quelques devis de choisir un compromis entre sous traitant et choix des pièces à chromer. les tarifs sont exorbitants. le choix s’est porté sur les pièces les plus abîmées et un sous traitant de province.

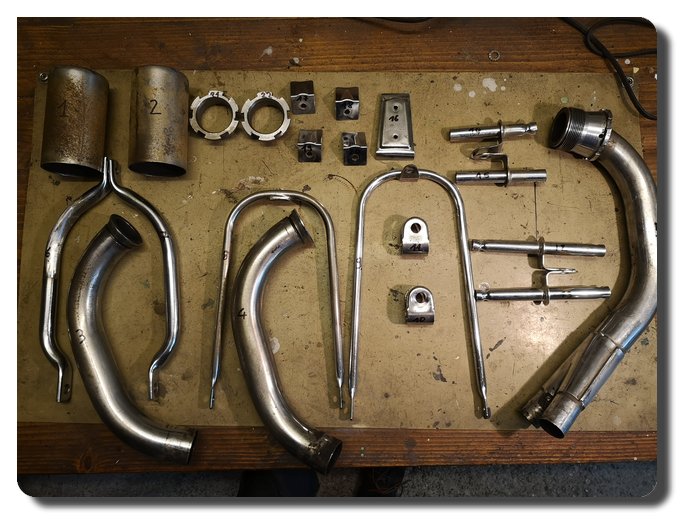

Choix des pièces… …difficile. Retour des pièces !

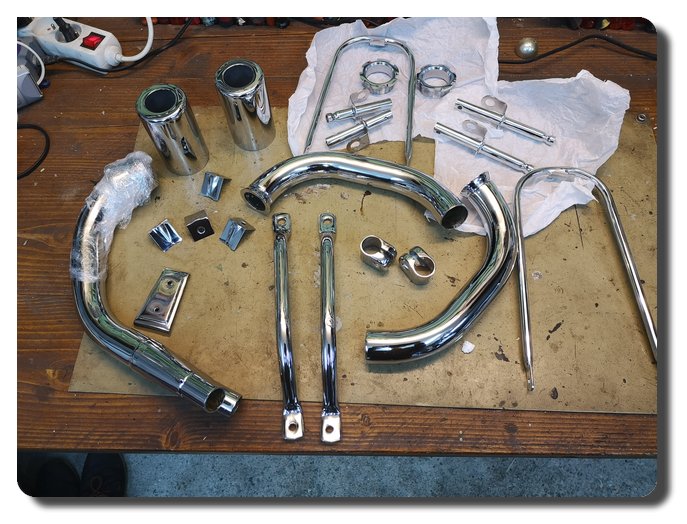

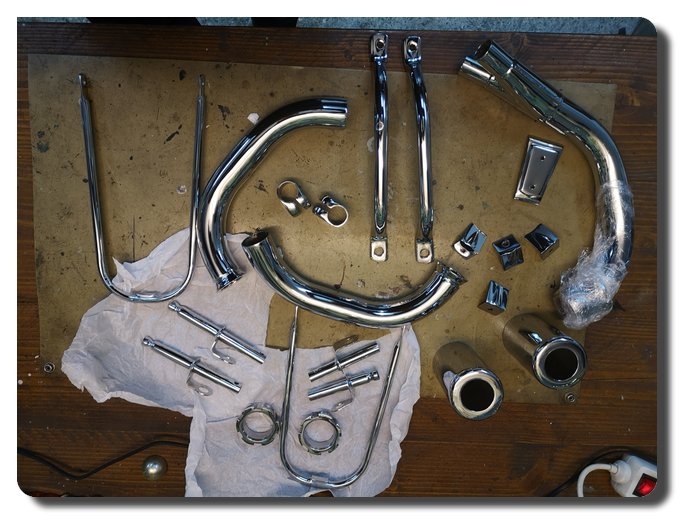

Les chromes ont été réalisés, en France par une petite société à un prix raisonnable. C’est de plus en plus dur. Sur 3 consultés, des prix du simple au double. Avec bien souvent envoie des pièces en Espagne, avec risque de perte.
Au moins ça c’est fait, et le résultat est très sympa. Seules les pièces les plus abîmées, ont été faites. Il restera des chromes pas trop clinquants pour le reste. Ce ne sera pas plus mal.

Peinture cadre:

La préparation et la peinture de toutes les pièces noires est faite. (Article précédent) Le Cadre, béquille, cale-pieds, phare, pattes de phare, boite à outil derrière la selle, plaque, Réservoir d’huile. Les pièces grises aussi, le garde boue arrière.

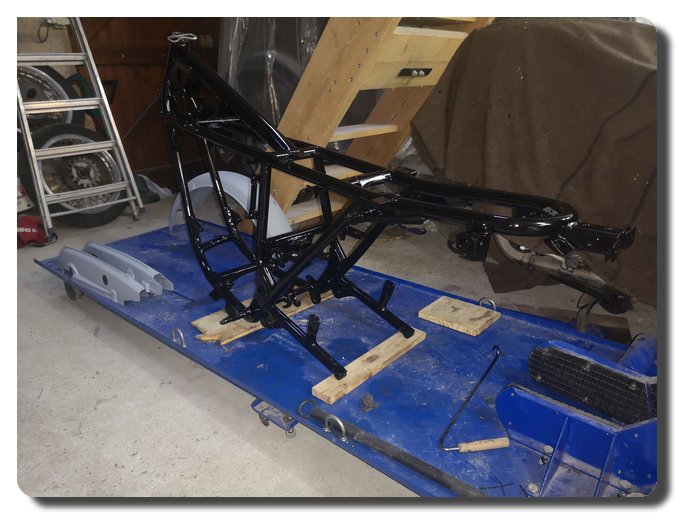

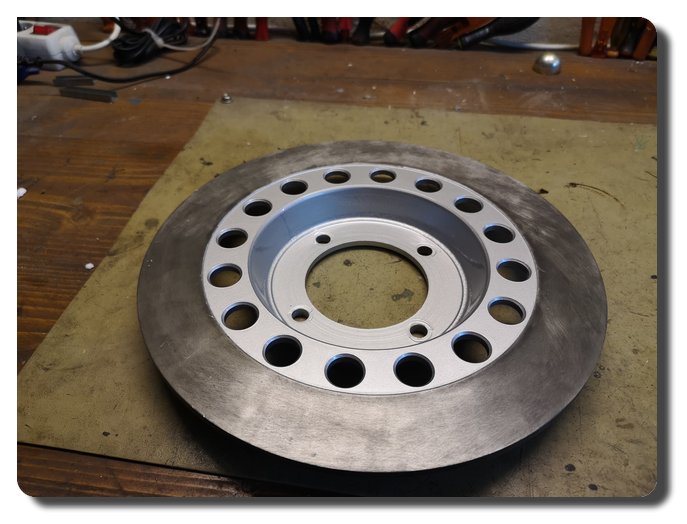

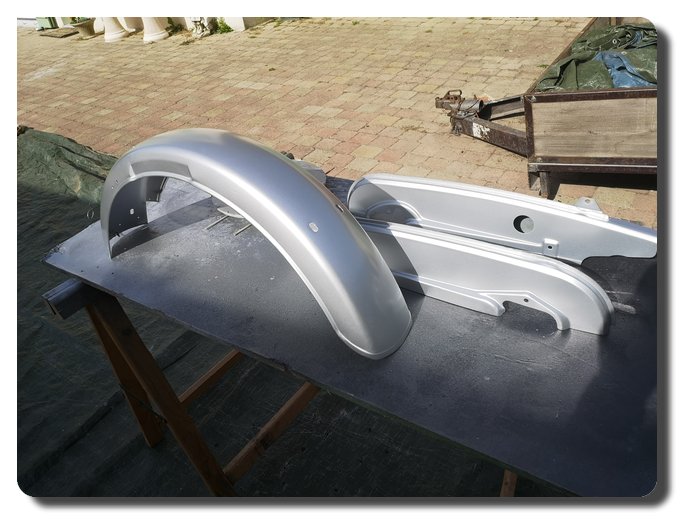

Cadre Disque Garde boue et carter chaîne.

Manchons Carburateur-Filtre:

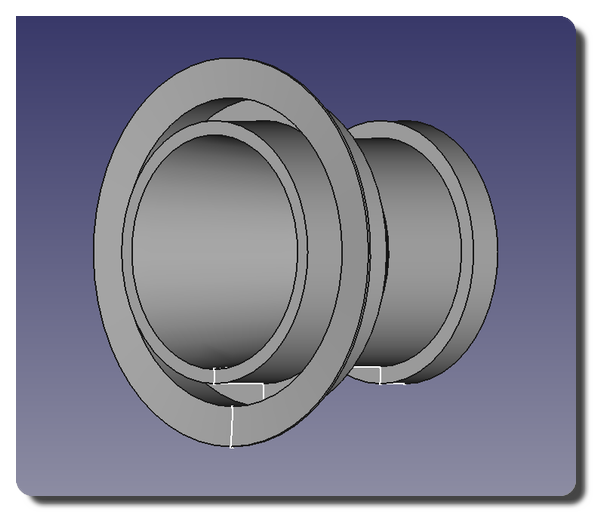

Autre chantier : refaire des manchons des carbus en “caoutchouc”. Après avoir pris les mesures, j’ai fait un modèle 3D pour réfléchir, et pour éventuellement trouver un imprimeur capable d’imprimer en silicone.
Ça existe mais, pas de réponses des consultations. Autre piste, faire une pièce en 2 parties, qui permettrait le montage, et une réalisation plus simple.

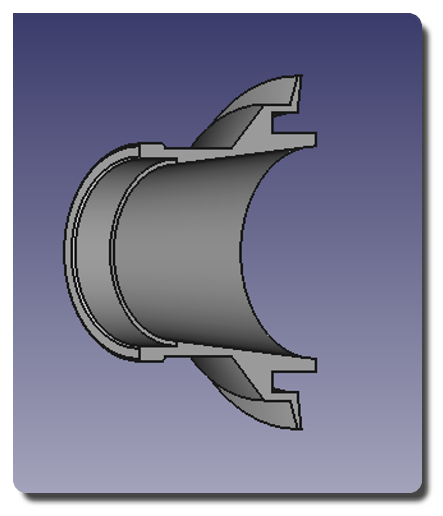

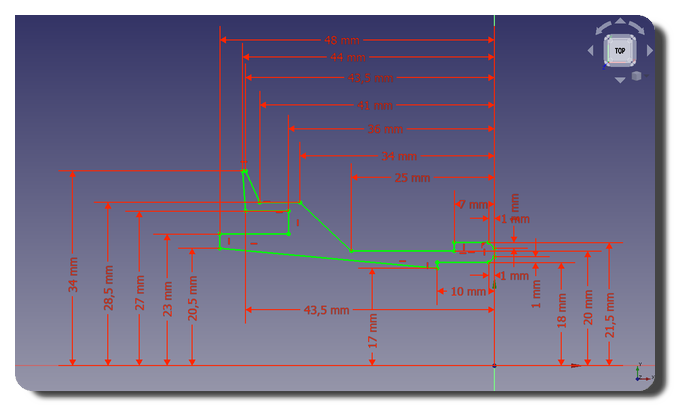

Les cotes Vue en coupe

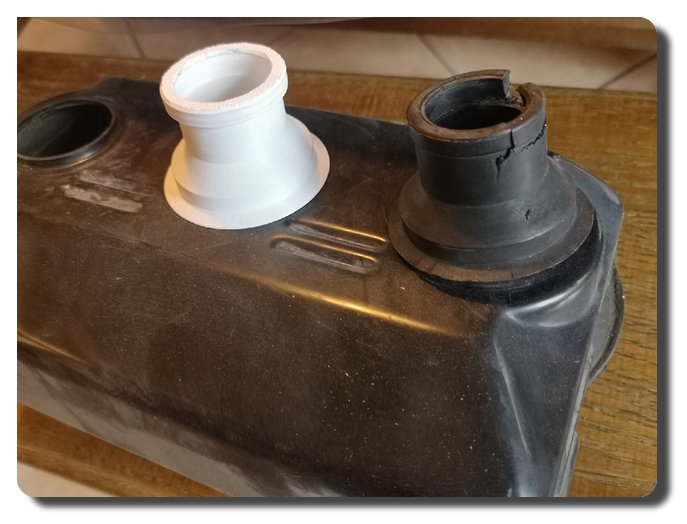

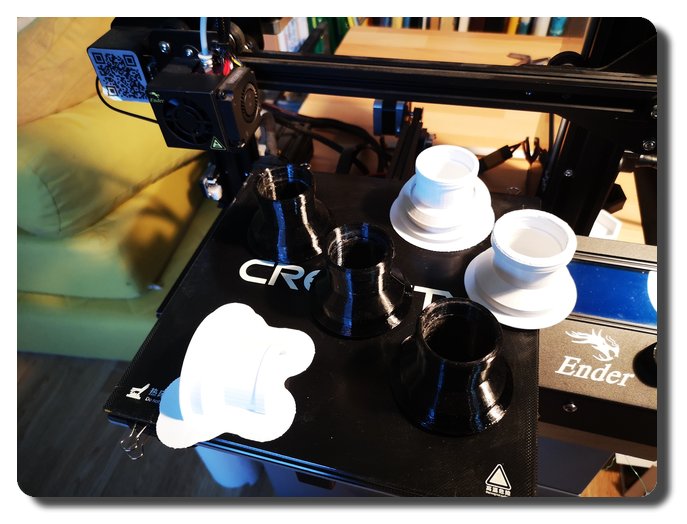

Différentes impressions Présentation sur la boîte à air

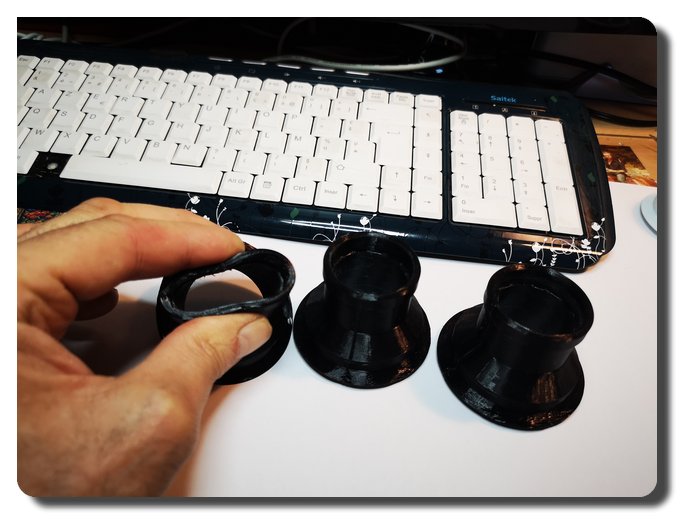

Et la troisième solution, faire un moule et les faire moi même. J’ai envisagé de faire un moule en argile, et acheté un kit  pour faire du caoutchouc à froid… Mais entre temps j’ai découvert un nouveau matériau pour imprimante 3D : le PLU. Imprimable et qui reste souple ensuite. Incroyable. j’ai fais quelques essais d’impression et de tenu aux hydrocarbures, C’est validé! Cette matière fond à 260°, ce qui laisse de la marge…

Matière PLU… …imprimable et souple.

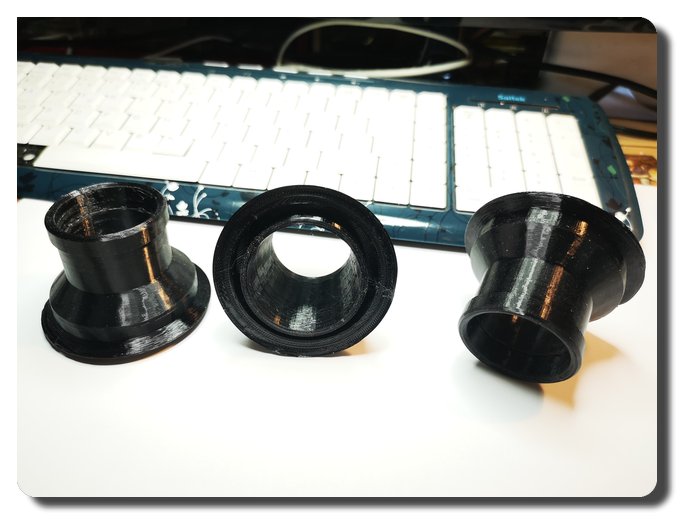

Ça devrait convenir vu que c’est de l’air frai qui y transite. J’en ai imprimé 3. On verra au premier roulage. Je met en ligne mon modèle 3D et la ref du plastique si ça peut rendre service.

-> Modèle 3D FreeCad et objet stl imprimmable à télécharger ici !

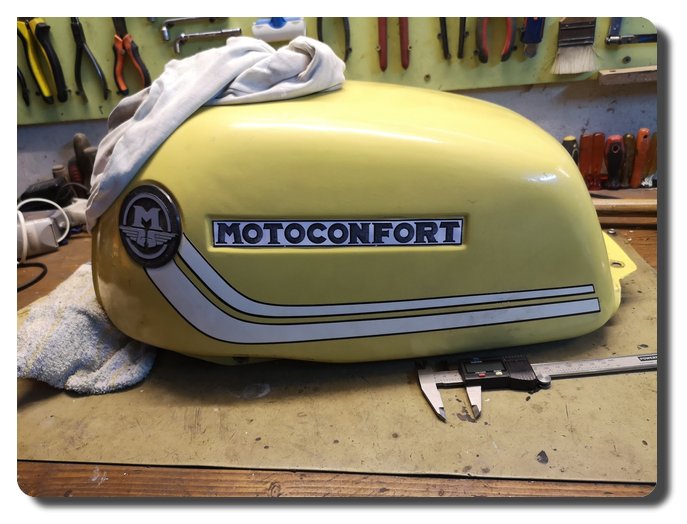

Les écussons MOTOCONFORT :

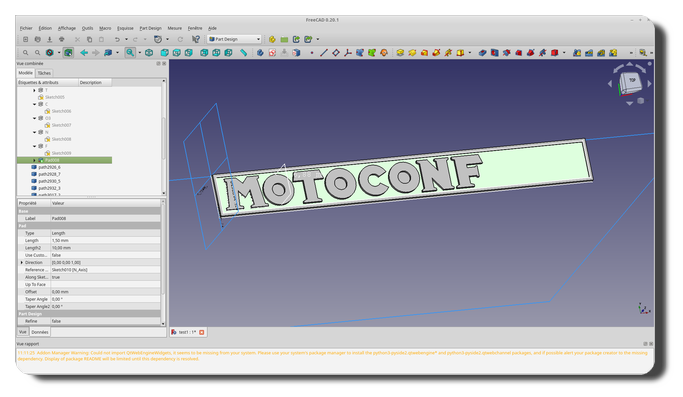

Quatrième  chantier : les écussons MOTOCONFORT, introuvables et qui manquent. Pendant que l’imprimante est chaude, il faut en profiter. A partir de photos, j’ai reproduit à l’échelle, le texte avec Inkscape, logiciel de dessin vectoriel sous Lunux, puis j’ai importé dans FreeCAD (mon logiciel de conception 3D) et le résultat est encourageant.

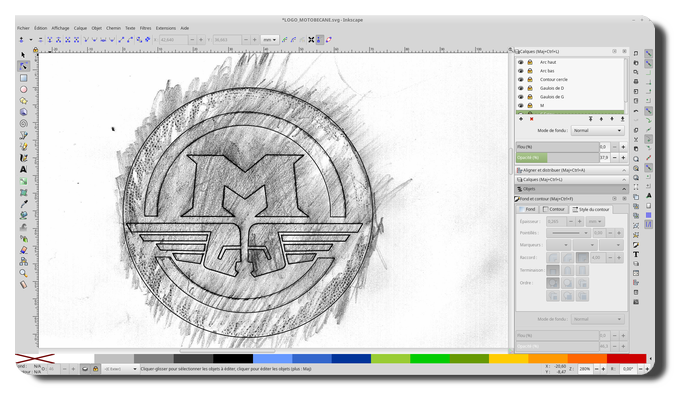

Calque, puis reprise sous Inkscape. Logo repris sous FreeCad; Conception lettre par lettre. (FreeCad)

l’idée est de gommer les imperfections avec un apprêt, et peindre en noir, puis en argent le bout des lettres. A suivre

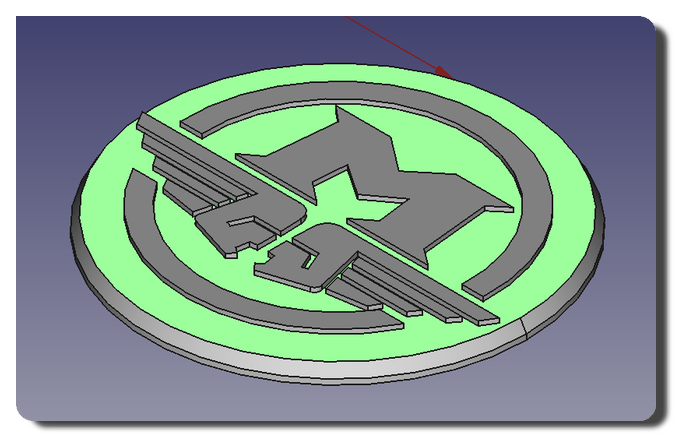

J’en ai profité pour modéliser aussi la cocarde de réservoir, le M avec les deux gaulois, ça peut servir, à moi ou à d’autres. je l’ai calqué sur l’original, puis scanné, repris en vectoriel, puis repris avec FreCAD.  Je suis content du résultat.  (fichiers en téléchargement ICI)

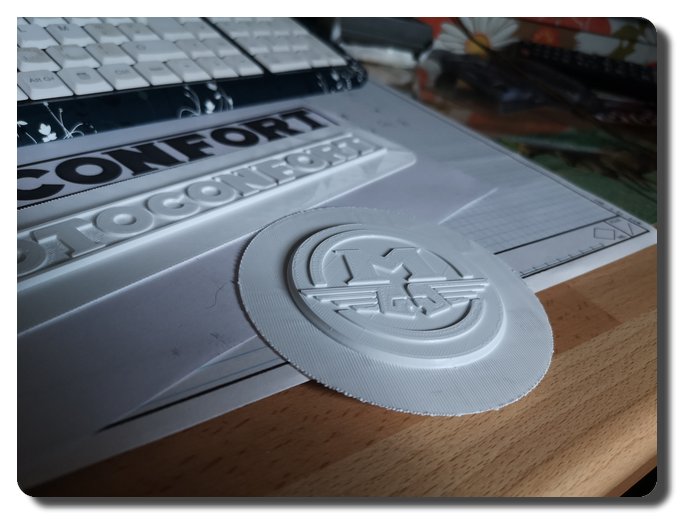

Proto typo Proto imprimé en 3D Écusson M Gaulois

La suite, finitions et peinture… A suivre.

-> Télécharger modèle 3D “MOTOCONFORT” ici !

-> Télécharger modèles 3D logo “M et Gaulois” ici !

Décors Réservoir et Carters

Dernier chantier, les autocollants. J’ai souvent sur mes restaurations, reproduit les décors autocollants moi même. Calque et Vénilia. Une vieille marque d’adhésif vendu en rouleau ou au mètre. Mais la marque a désormais disparue. Le résultat, une fois incorporé sous le vernis était durable.

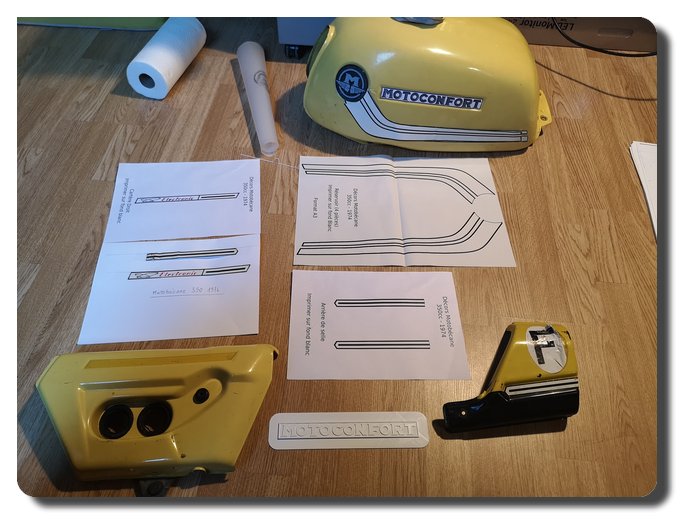

Dessin vectoriel et
impression de contrôle.

Mais de nos jours il y a possibilité d’imprimer en couleur et découper au Laser … J’ai décidé de les dessiner et trouver une société qui puisse imprimer.  Avec Inkscape j’ai pondu des fichiers imprimables que vous pouvez aussi télécharger (…ICI).

Une impression a été réalisé par un ami qui travaille dans l’aéronautique, le résultat est super! Des essais seront tout de même à prévoir pour évaluer la compatibilité avec le vernis et les solvants. A suivre…

-> Télécharger décors réservoir, carters et arrière (Inkscape et pdf)
